雷蒙磨采用國內外同類產品的結構,并在同行業雷蒙磨的基礎上新改進設計而成,該設備比球磨機功率小、電耗低、占地面積小、一次性投資小。磨輥在離心力的作用下緊緊地碾壓在磨環上,因此當磨輥、磨環磨損到一定厚度時不影響成品的產量與細度。磨環、磨輥等易損件使用周期長。該機的風選氣流是在風機-磨殼-旋風分離器-風機內循環流動作業的,粉塵少、操作車間清潔、環境無污染。成品粒度在60-400目范圍內根據需要任意調節,部分物料可達600目。
雷蒙磨的結構組成:
超細磨粉機全套配置包括錘式破碎機、斗式提升機、儲料倉、震動給料機、微粉磨主機、變頻分級機、雙聯旋風集粉器、脈沖除塵系統、高壓風機、空氣壓縮機、電器控制系統。
雷蒙磨工作中注意的事項有哪些
1、雷蒙磨在使用過程當中,應有固定人員負責看管,操作人員必須具備一定的技術水平。磨粉機在安裝前對操作人員必須進行必要的技術培訓,使之了解磨粉機的原理性能,熟悉操作規程。
2、雷蒙磨粉機使用一段時間后,應進行檢修,同時對磨輥磨環鏟刀等易損件進行檢修換處理,磨輥裝置在使用前后對連接螺栓螺母應進行仔細檢查,看是否有松動現象,潤滑油脂是否加足。
3、磨輥裝置使用時間超過500小時左右重新?lián)Q磨輥時,對輥套內的各滾動軸承必須進行清洗,對損壞件應及時換,加油工具可用手動加油泵和黃油槍。

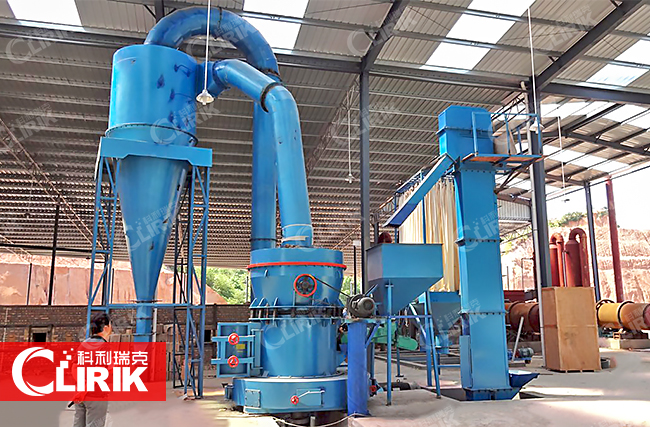

雷蒙磨粉機整機結構是由主機、分析機、管道裝置、鼓風機,根據用戶需要可以配備破碎機、提升機、電磁振動給料機、電控電機等組成。物料經粉碎到所需粒度后,由提升機將物料送至儲料斗,再經振動給料機將料均勻連續的送入雷蒙磨主機磨室內,由于旋轉時離心力作用,磨輥向外擺動,緊壓于磨環,鏟刀鏟起物料送到磨輥與磨環之間,因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選,細度過粗的物料落回重磨,合格細粉則隨氣流進入成品旋風集粉器,經出粉管排出,即為成品。
型號Model | 磨輥個數 | 磨輥尺寸(R×H)mm | 磨環內徑和高度 | 大進料粒度 | 成品粒度 | 產量(t/h) | 外形尺寸 |
---|---|---|---|---|---|---|---|
YGM75 | 3 | 260×150 | 780×150 | 15 | 0.613-0.033 | 1-3 | 3×3.5×5.1 |
YGM85 | 3 | 270×140 | 830×140 | 20 | 0.613-0.033 | 1.2-4 | 3×4.1×5.2 |
YGM95 | 4 | 310×170 | 950×170 | 25 | 0.613-0.033 | 2.1-5.6 | 7.1×5.9×7.9 |
YGM130 | 5 | 410×210 | 1280×210 | 30 | 0.613-0.033 | 2.5-9.5 | 7.9×8.0×9.7 |
