超細磨粉機(也叫做方解石微粉磨、石灰石微粉磨、碳酸鈣微粉磨機、滑石微粉磨機、重晶石微粉磨機、石膏微粉磨機、大理石微粉磨機、長石微粉磨機、螢石微粉磨機)主要適用于對中、低硬度,莫氏硬度≤6級的非易燃易爆的脆性物料的超細粉加工,如方解石、白堊、石灰石、白云石、炭黑、高嶺土、膨潤土、滑石、云母、菱鎂礦、伊利石、葉臘石、蛭石、海泡石、凹凸棒石、累托石、硅藻土、重晶石、石膏、明礬石、石墨、螢石、磷礦石、鉀礦石、浮石等100多種物料,細粉成品粒度在325-3000目之間任意調節,產量可達0.4-4.5噸每小時。

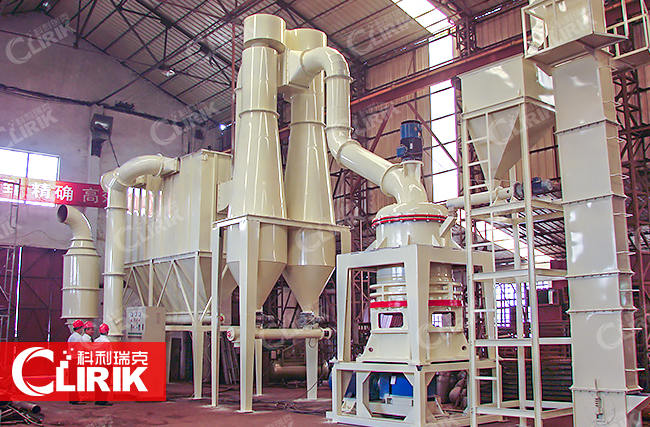

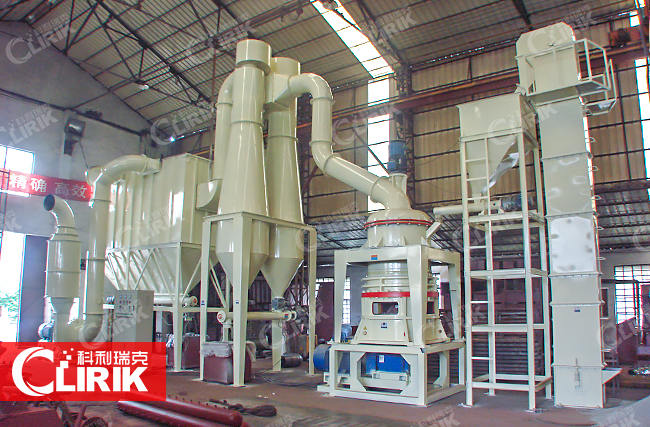

磨粉機生產線通常有錘式破碎機、斗式提升機、儲料倉、震動給料機、微粉磨主機、變頻分級機、雙聯旋風集粉器、脈沖除塵系統、高壓風機、空氣壓縮機、電器控制系統等組成。大塊物料經錘式破碎機破碎成適合超細磨粉機工作的進料粒度(1cm左右),然后通過調節磨粉機分析機的轉速,達到適合生產要求的細度,經過人工包裝成袋,也可以根據需要配置自動微粉打包機及選用不同型號的磨粉機。
超細磨粉機的結構組成:
超細磨粉機主體部分由主機、減速機、分析機、風機、旁路集粉器、維修平臺和電控柜組成。輔機部分由顎式破碎機、斗式提升機、電磁振動給料機、儲料倉等組成。
超細磨粉機工作時應該注意哪些事項
1、經常檢查軸承溫度,若溫度過高,應檢查潤滑和傳動部分是否正常,軋距是否過緊等。及時查明原因,采取相應措施,情況嚴重時應停機檢查。
2、經常檢查傳動帶的松緊程度,皮帶過松會(huì )降低傳動效率而影響研磨效果,過緊則容易引起軸承發熱,增加動力消耗,降低傳動帶的使用壽命。
3、各種傳動部件必須緊固可靠,拆卸或安裝應使用專用工具,禁止用手錘等工具直接擊打。
5、不忘檢查氣動元件,塑料磨粉機開機后,要經常檢查氣路中各氣動元件,氣路及連接處是否有漏氣或損壞,同時要檢查供氣壓力是否符合要求,對同步帶的使用情況也要經常檢查,若發現過緊、過松、跳動、跑偏、磨損嚴重等情況,應及時調整、檢修或換。氣源三聯體中油霧器的存油量要定時檢查,必須加20#錠子油,以免管路小孔堵塞。
超細磨粉機的工作原理:
工作時,主機電動機通過減速器帶動主軸及轉盤旋轉,轉盤邊緣的輥銷帶動幾十個磨輥在磨環滾道內滾動。
大塊物料經錘式破碎機破碎成小顆粒后由提升機送入儲料倉,再經過震動給料機和傾斜的進料管,將物料均勻地送到轉盤的上部的散料盤上。
物料在離心力的作用下散向圓周邊,并落入磨環的滾道內被環輥沖擊、滾輾、研磨,經過三層環道的加工變成粉體,高壓風機通過抽吸作用將外部空氣吸入機內,并將粉碎后的物料帶入選粉機內。
選粉機內旋轉的葉輪使粗物料回落重磨,符合要求的細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品,而帶有少量細粉塵的氣流則經過脈沖除塵器后通過風機和消聲器排出。
型號Model | 平均直徑 | 磨環數量 | 磨輥數量 | 主軸轉速(r.p.m) | 入料粒度 | 成品粒度范圍(μm/mesh) | 成品產量(t/h) | 外形尺寸(L*W*H,m) | 總功率(KW) |
---|---|---|---|---|---|---|---|---|---|
HGM80 | 800 | 3 | 21 | 230~240 | ≤20 | 5-47 | 0.4-4.5 | 13.9x4x6.2 | 145-165 |
HGM90 | 930 | 3~4 | 24~32 | 200~220 | ≤20 | 5-47 | 0.6-6.5 | 14.7*4.8*7.2 | 185-204 |
HGM100 | 1035 | 3 | 27 | 180~200 | ≤20 | 5-47 | 0.7-7 | 18*4.6*8.6 | 263 |
HGM100A | 1035 | 4 | 34 | 180~200 | ≤20 | 5-47 | 1-8.5 | 18*4.6*8.6 | 263-290 |
HGM125 | 1300 | 4 | 40~44 | 135~155 | ≤20 | 5-47 | 1.5-12 | 14*9*10.25 | 380-430 |
HGM1680 | 1680 | 4 | 30~40 | 120~130 | ≤20 | 100-9 | 3.8-30 | 26.3*7.5*11.9 | 600-700 |
