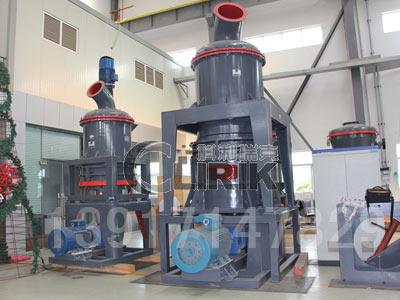

立式輥磨機是科利瑞克在采用國內外技術的基礎上,結合多年的各種磨機生產經驗,設計開發的粉磨設備。是一種集破碎、干燥、粉磨、分級輸送于一體的磨粉行業理想設備??蓮V泛應用于水泥、電力、冶金、化工、非金屬礦等行業。用于將塊狀、顆粒狀及粉狀原料磨成所要求的粉狀物料。
HGM型系列
立式輥磨機主要由選粉機、磨輥裝置、磨盤裝置、加壓裝置、減速機、電動機、殼體等部分組成。分離器是一種高效、節能的選粉裝置。磨輥是用來對物料進行碾壓粉碎的部件。磨盤固定在減速機的輸出軸上,是磨輥碾壓物料的地方。加壓裝置是為磨輥提供碾壓力的部件,向磨輥提供足夠的壓力以粉碎物料。物料加工細度在325~3000,成品通過率為D97.
立式輥磨機工作時,主機電動機通過減速器帶動主軸及轉盤旋轉,轉盤邊緣的輥銷帶動幾十個磨輥在磨環滾道內滾動。大塊物料經錘式破碎機破碎成小顆粒后由提升機送入儲料倉,再經過震動給料機和傾斜的進料管,將物料均勻地送到轉盤的上部的散料盤上。物料在離心力的作用下散向圓周邊,并落入磨環的滾道內被環輥沖擊、滾輾、研磨,經過三層環道的加工變成粉體,高壓風機通過抽吸作用將外部空氣吸入機內,并將粉碎后的物料帶入選粉機內。選粉機內旋轉的葉輪使粗物料回落重磨,符合要求的細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品,而帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機和消聲器排出。
立式輥磨機廣泛用于礦山行業,優點如下:
1.高效 節能:在成品細度及電動機功率相同的情況下,比氣流磨、攪拌磨、球磨機的產量;
2.成品應用范圍廣,細度高:產品細度可以在325-3000目之間自由調節,一次性可達到D97≤5μm;
3.安全、可靠:因磨腔內無滾動軸承及螺釘,所以不存在軸承及其密封件易損的問題,或因螺絲松動而毀壞機器的問題;
4.環保 無污染:環保脈沖除塵器和消聲器的使用大大減輕了粉塵和噪音對周邊環境的污染。
5.低能耗、易損件使用壽命長:磨輥、磨環采用特殊材料鍛制而成,從而使耐用程度大大提高。在物料及成品細度相同的情況下,比沖擊式破碎機與渦輪粉碎機的易損件使用壽命長2-3倍,一般可達一年以上;加工碳酸鈣、方解石時,使用壽命可達2-5年;
立式輥磨機技術參數參考表:
型號 |
HGM80 |
HGM90 |
HGM100 |
HGM100A |
HGM125 |
平均工作直徑/mm |
800 |
930 |
1035 |
1300 |
環道數量/層 |
3 |
3~4 |
3 |
4 |
4 |
磨輥數量/個 |
21 |
24~32 |
27 |
34~36 |
40~44 |
主軸轉速/r.p.min |
230~240 |
200~220 |
180~200 |
135~155 |
入料粒度/mm |
≦20 |
成品粒度范圍/um(mesh) |
5-47(325~2500) |
成品產量t/H |
0.5-4.5 |
0.6-6.5 |
0.7-7 |
1-8.5 |
1.5-12 |
安裝外形長*寬*高/m |
13.9*4*6.2 |
14.7*4.8*7.2 |
18*4.6*8.6 |
14*9*10.25 |
整機容量/KW |
145-165 |
185-204 |
263 |
263-290 |
380-430 |
